產品簡介：FD-870數控雕銑機主要構件的重機身、強剛性、主軸轉速恒功率，范圍寬、低轉速扭矩大，可進行強力切削。通過交流伺服電機經聯軸節和滾珠絲杠副直聯，采用了知名品牌的直線滾動導軌副、動靜摩擦系數小、響應速度快。
聯系人：13777020668

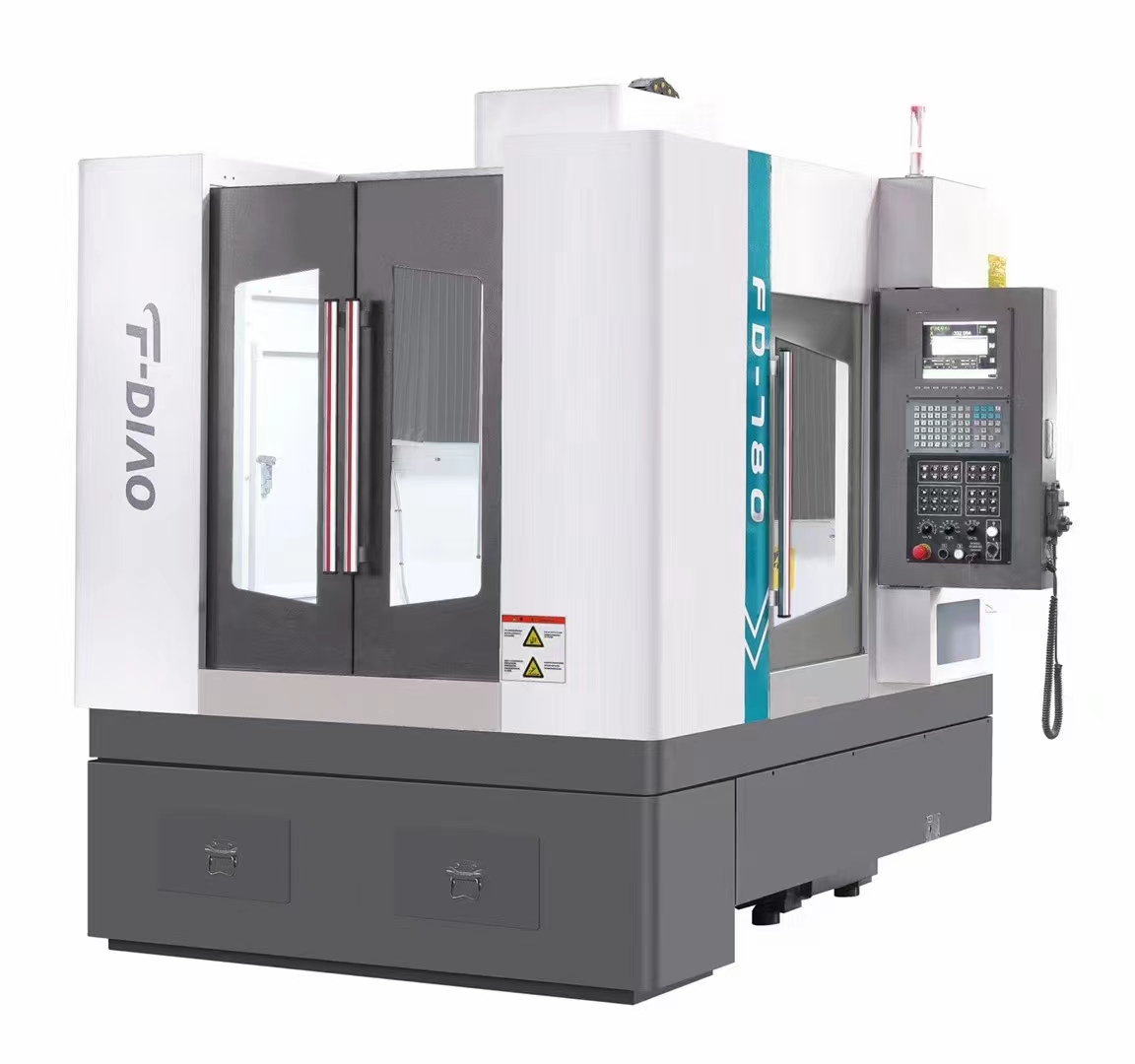

FD-870數控雕銑機：
機床主要構件的重機身、強剛性、主軸轉速恒功率，范圍寬、低轉速扭矩大，可進行強力切削。通過交流伺服電機經聯軸節和滾珠絲杠副直聯，均采用了知名品牌的直線滾動導軌副、動靜摩擦系數小、響應速度快。
機床設計采用了機電一體化結構，控制柜、氣動裝置都安裝在立柱床身上，減少了占地面積，簡化了搬運和安裝，機床操縱盤安置在機床大護罩的右前方，操縱方便。
機床外圍采用了全封閉式安全防護罩，使加工過程中的冷卻液和鐵屑得到安全充分的回收。
四軸轉臺的橋板式結構，適用于安裝復雜的夾具。
FD-870數控雕銑機技術參數：
| 項目 | 單位 | FD-870 |
| 加工范圍 | ||
| X軸行程 X axis travel | mm | 700 |
| Y軸行程 Y axis travel | mm | 800 |
| Z軸行程 Z axis travel | mm | 350 |
| 龍門有效寬度 Gantry width | mm | 820 |
| 工作臺面到主軸端面的距離 Spindle nose to worktable | mm | 100-450/200-550 |
| 工作臺 Worktable | ||
| 工作臺尺寸 Worktable size | mm | 700×850 |
| 工作臺承重 Load of worktable | kg | 800 |
| T型槽規格 T-groove size | 18×140×5 | |
| 驅動進給 | ||
| 最大切削速度 X/Y/Z Max cutting speed | m/min | 8/8/8 |
| 快速移動速度 X/Y/Z Max move speed | m/min | 12/12/12 |
| 絲桿規格 X/Y/Z ball screw size | mm | 32/32/32 |
| 線軌規格 X/Y/Z linear guide size | mm | 滾柱35/35/35 |
| 精度 | ||
| 定位精度 Positioning accuracy | mm | 0.010/500 |
| 重復定位精度 Repeate accuracy | mm | 0.006/500 |
| 主軸 Spindle | ||
| 驅動方式 Spindle type | 電主軸/機械主軸 | |
| 主軸最高轉速 Spindle speed | rpm/min | 18000/12000 |
| 主軸功率 Spindle power | kW | 7.5/11 |
| 主軸錐孔 Spindel cone hole | ER32/BT30/BBT40 | |
| 其它 | ||
| 氣源壓力 Compressed air pressure | MPa | 0.6 |
| 機床重量 Machine weight | t | 5.5 |
| 機床尺寸 Machine size | mm | 2100×2550×2630 |
| 刀庫容量 ATC | T | 8/16 |
| 數控系統 Control system | 新代22MA |
由于本公司不斷研究改進，對本型錄產品規格有變更之權利，參數修改恕不另行通知。
Due to our company's continuous research and improvement, we reserve the right to make changes to the product specifications in this catalog. Parameter modifications will not be notified separately.
標準配置
1、機床控制系統
2、系統說明書U盤
3、操作及保養手冊（電子版）
4、鈑金外防護裝置
5、三軸內防護裝置
6、水平調整螺絲與墊塊
7、自動潤滑系統
8、切削吹氣冷卻系統
9、切削液冷系統
10、主軸油溫冷卻系統
11、三軸內防護裝置
12、手持脈沖發生器
13、接觸式對刀儀
14、LED工作燈
15、三色警示燈
16、變壓器(新代4合1伺服不配)
17、工具箱及工具
選配裝置
1、第四軸
2、伺服半圓刀庫
3、機械手刀庫
4、雙螺桿排屑裝置
5、鏈式排屑器
6、油霧收集器
